L’astuce vidéo SolidWorks de cette semaine est consacrée au coupe dans une mise en plan et à l’alignement de la vue de coupe.

Il est possible dans SolidWorks 2010 de prévoir les coupes que l’on veut insérer dans une mise en plan, non pas dans le document 2D, mais dans le document pièce ou assemblage, donc dans l’environnement 3D. Il suffit ensuite de créer dans le 3D une vue d’annotation afin de récupérer facilement la coupe dans le 2D. D’ailleurs, cette possibilité existe même depuis SolidWorks 2009.

Prévoir une coupe dans le 3D, ce n’est pas forcément idiot et comporte quelques avantages, dont notamment un confort de visualisation et une précision de placement de la coupe qui peut être plus facile à atteindre que dans le 2D.

L’insertion de la coupe dans la MEP est alors extrèmement simple puisqu’on retrouve la vue d’annotation et qu’il suffit de faire un « Glisser, déposer » pour que la coupe soit créée, avec les lignes de coupes, bien sûr. L’alignement est automatique, on peut même facilement choisir de ne pas avoir d’alignement des vues, l’inversion du sens de coupe est possible très facilement.

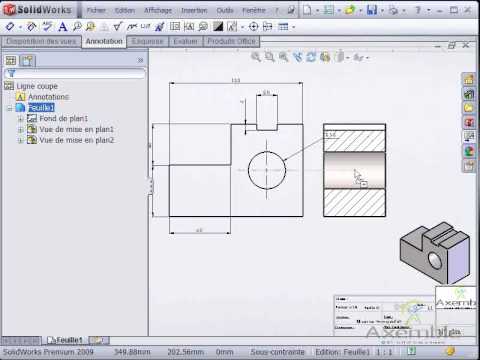

Je vous propose de regarder cette vidéo astuce SolidWorks qui vous montre comment procéder.
