SolidWorks – Opérations et unités sur les cotes
Nous vous proposons aujourd’hui une astuce vraiment très simple et qui a pour seul but de faire un petit rappel sur les possibilités qu’offre SolidWorks lors de la saisie d’une cote.
En effet, il est tout à fait possible dans SolidWorks, lors de la saisie d’une cote de faire des opérations ou alors, de donner une valeur dans une unité autre que celle du document, comme par exemple, saisir une valeur en pouce alors que vous travaillez avec des millimètres.

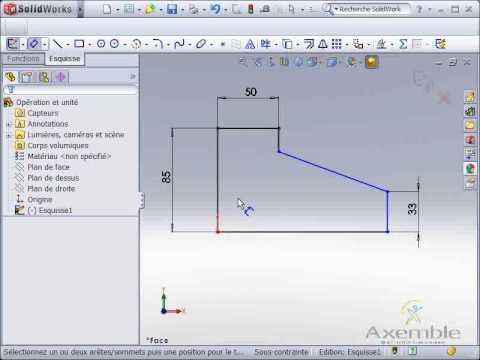

Nous vous proposons de regarder la vidéo ci-dessous pour avoir un peu plus d’informations, ainsi que de regarder la liste des opérateurs, Constantes et fonctions, en fin d’article.
Pour rappel, voici la liste des opérateurs, fonctions et constantes que vous pouvez utiliser dans vos saisies de cotes, mais aussi dans vos équations.
| Opérateur | Nom | Remarques |
| + | signe plus | addition |
| - | signe moins | soustraction |
| * | astérisque | multiplication |
| / | barre oblique | division |
| ^ | carré | puissances et racines |
| Fonction | ||
| sin (a) | sinus | a est l’angle, renvoie le sinus |
| cos (a) | cosinus | a est l’angle, renvoie le cosinus |
| tan (a) | tangente | a est l’angle, renvoie la tangente |
| sec (a) | sécante | a est l’angle, renvoie la sécante |
| cosec (a) | cosécante | a est l’angle, renvoie la cosécante |
| cotan (a) | cotangente | a est l’angle, renvoie la cotangente |
| arcsin (a) | sinus inverse | a est le sinus, renvoie l’angle |
| arccos (a) | cosinus inverse | a est le cosinus, renvoie l’angle |
| atn (a) | arc-tangente | a est le sinus, renvoie l’angle |
| arcsec (a) | sécante inverse | a est la sécante, renvoie l’angle |
| arccosec (a) | cosécante inverse | a est la cosécante, renvoie l’angle |
| arccotan (a) | cotangente inverse | a est la cotangente, renvoie l’angle |
| abs (a) | valeur absolue | renvoie la valeur absolue de a |
| exp (n) | fonction exponentielle | renvoie e à la puissance n |
| log (a) | logarithme | renvoie le logarithme népérien de a en base e |
| sqr (a) | racine carrée | renvoie la racine carrée de a |
| int (a) | nombre entier | renvoie la valeur entière de a |
| sgn (a) | signe | renvoie le signe de a sous la forme -1 ou 1 (par exemple: sgn(-21) donne -1) |
| pi | pi | rapport constant de la circonférence d’un cercle à son diamètre (3.14…) |
