Avec SolidWorks, vous avez la possibilité d’utiliser des composants intelligents. Ces derniers peuvent vous faire gagner énormément de temps au niveau de la conception 3D dans un assemblage. Nous vous proposons un nouveau cours vidéo à ce sujet, qui détaille l’ensemble des possibilités que vous avez dans SolidWorks pour exploiter les composants intelligents.

Et voici quelques explications et arguments pour vous aider à les utiliser.

Composants intelligents, c’est quoi?

Pour faire simple, un composant intelligent est un ensemble de fonctions et de pièces qui, lorsqu’il est inséré dans un assemblage, permet de réaliser automatiquement des opérations telles que des usinages, placement de pièces standards comme des vis, etc.

Exemple : insérer une clavette sur un arbre nécessite:

• de faire une gorge sur l’arbre.
• de placer la clavette sur l’arbre
• éventuellement de créer des trous taraudés sur l’arbre pour fixer la clavette
• d’insérer les vis de fixation entre la clavette et l’arbre

Toutes ces opérations peuvent être réalisées en une fois grâce aux composants intelligents.

Un autre exemple plus simple, vous avez dans votre votre bibliothèque d’éléments standards des circlips. Vous pouvez grâce aux composants intelligents réaliser un seul circlips qui viendra automatiquement se dimensionner par rapport au diamètre de l’arbre et la gorge peut même être réalisée automatiquement.

Aide sur les composants intelligents

Nous avons ajouté dans MyCADlearning un nouveau cours sur les composants intelligents dans SolidWorks.
Vous trouverez avec ce cours les composants exemples utilisés dans les vidéos, ainsi que les QCM pour une auto-évaluation.

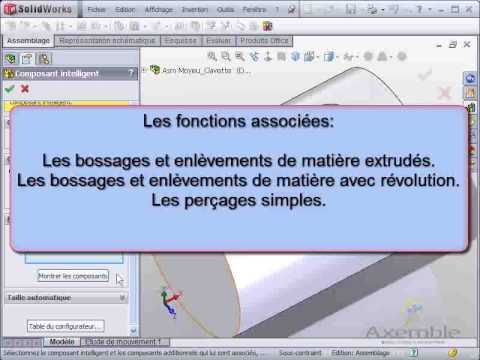

Nous vous proposons ici une vidéo de cette leçon sur les composants intelligents. Ici, il s’agit de « Composant simple sans configuration« .
