Cette semaine, l’astuce SolidWorks est consacrée aux surfaces et plus précisemment, aux bords libres des surfaces.
Lorsque l’on travaille avec des surfaces, il est parfois difficile d’identifier les bords « libres de surface ».

Mais que sont ces bords libres de surfaces?

Ce sont tout simplement des bords de surfaces, sans lien avec d’autres surfaces. on les retrouve par exemple lorsqu’il y a un « trou », ou alors, lorsque les surfaces ne peuvent être cousues (on dit alors que les arêtes des surfaces ne sont pas jointives).
Du coup, dans l’arbre de création, on retrouve une multitude de surfaces, ce qui n’est pas très « propre » et plus difficilement exploitable.

Comment identifier les bords libres de surface?

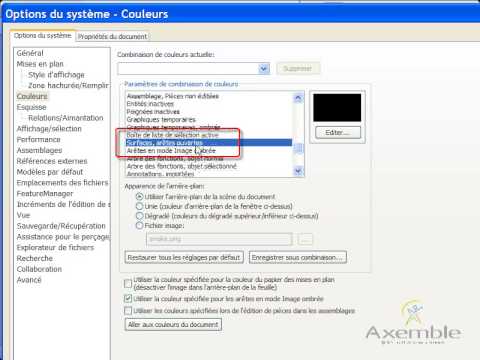

Dans SolidWorks, il est possible de mettre une couleur différentes pour les arêtes des bords libres, que l’on appelle aussi arêtes ouvertes.
L’astuce video SolidWorks de cet article vous montre comment repérer visuellement les arêtes ouvertes.
